設備紹介

技術設備

・CATIA V5 HD2,DL1

・NESTING SYSTEM:LECTRA CAD SYSTEM

・Mastercam

・VERICUT



生産設備

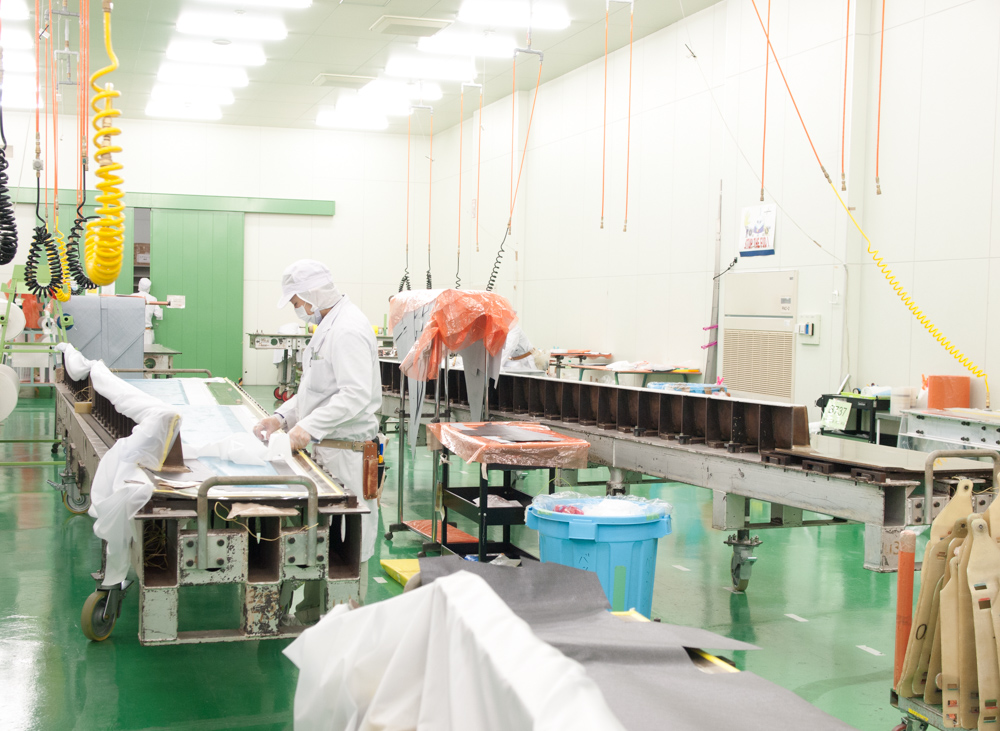

レイアップ室

防塵与圧、温度20℃~26℃、湿度<60%(相対湿度)







○本工場   695㎡

○塩谷工場  790㎡











自動プリプレグ裁断機



○本工場   コンベアタイプ 約2.4×6.4m 1基

○塩谷工場  テーブルタイプ 2×10m 2基

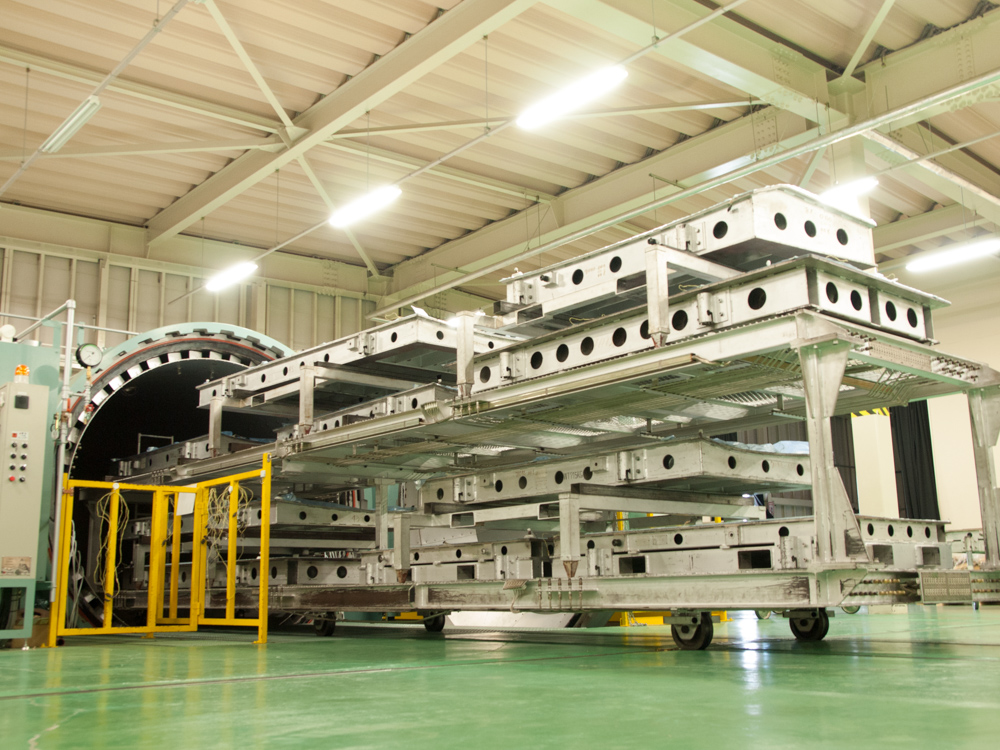

オートクレーブ



○本工場   2.5m(径)×9m(長)

       最高温度 204℃

       常用最高圧力=0.98MPa



○塩谷工場  3.0m(径)×9m(長)

       最高温度 204℃

       常用最高圧力=0.98MPa

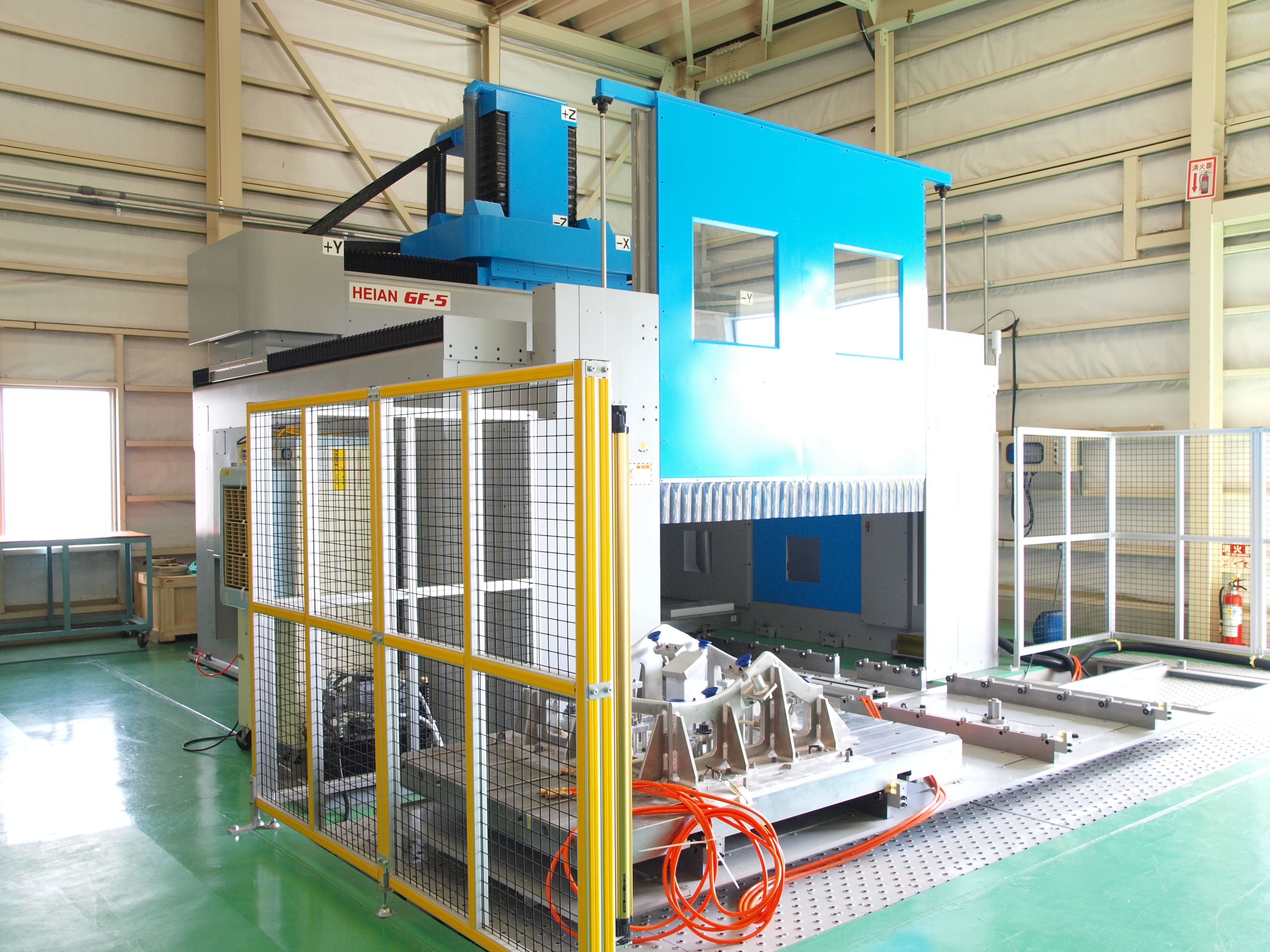

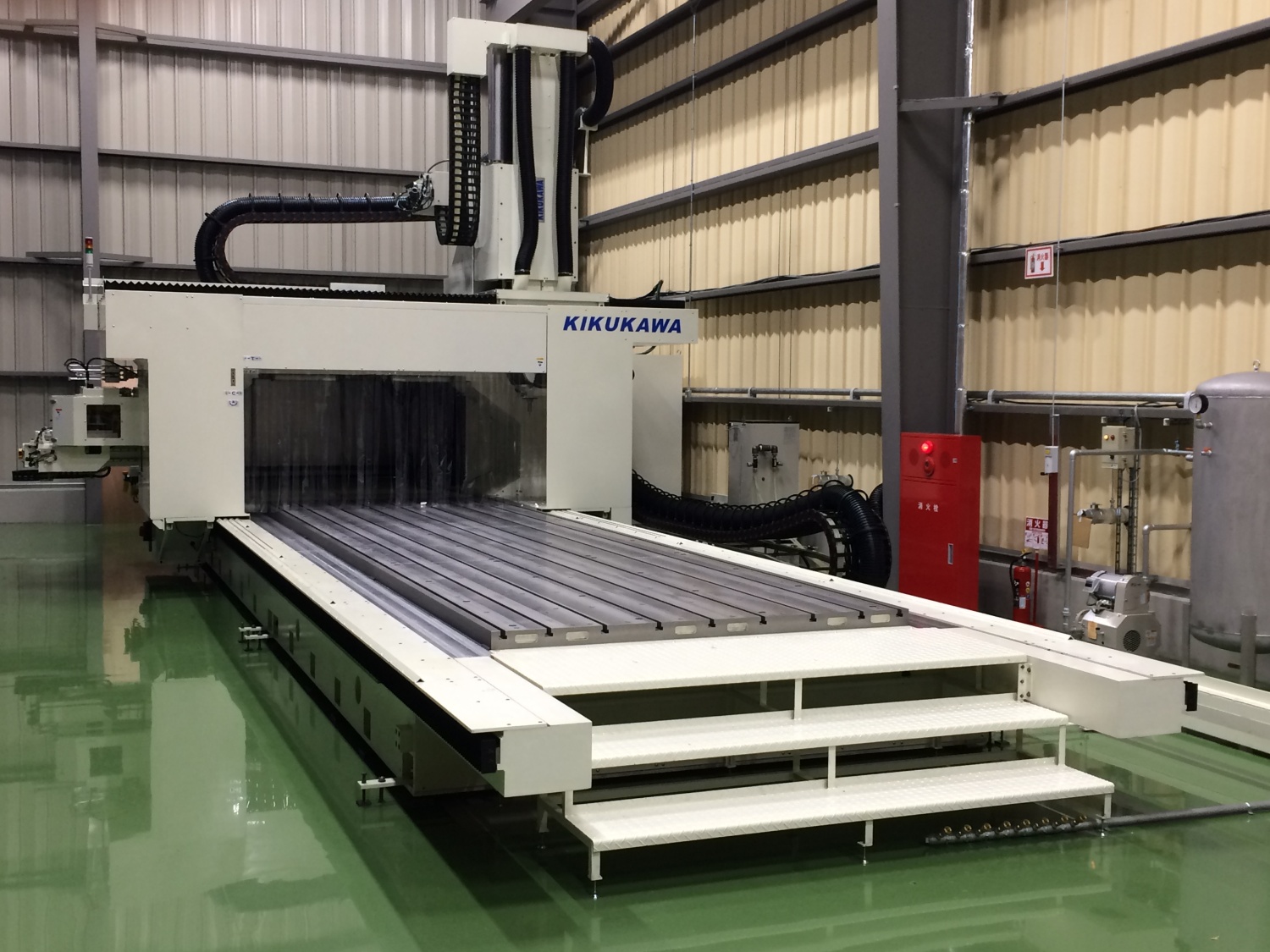

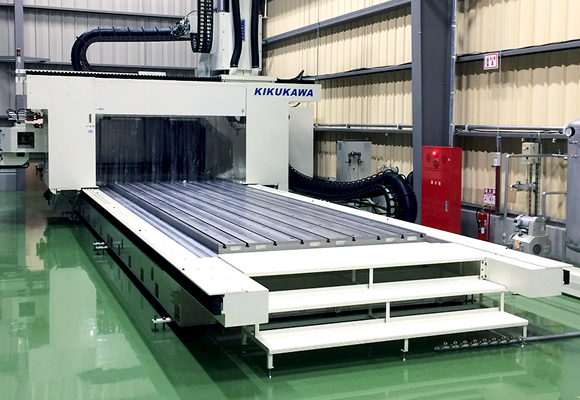

NC加工機







○本工場   NC3軸 1.7m(幅)×8.6m(長)×0.2m(高)



       NC4軸 0.4m(幅)×2.0m(長)×0.3m(高)



















○塩谷工場  NC3軸 0.4m(幅)×0.7m(長)×0.33m(高)



       NC5軸 2.2m(幅)×1.8m(長)×0.8m(高)



       NC5軸 2.8m(幅)×7.0m(長)×0.8m(高)

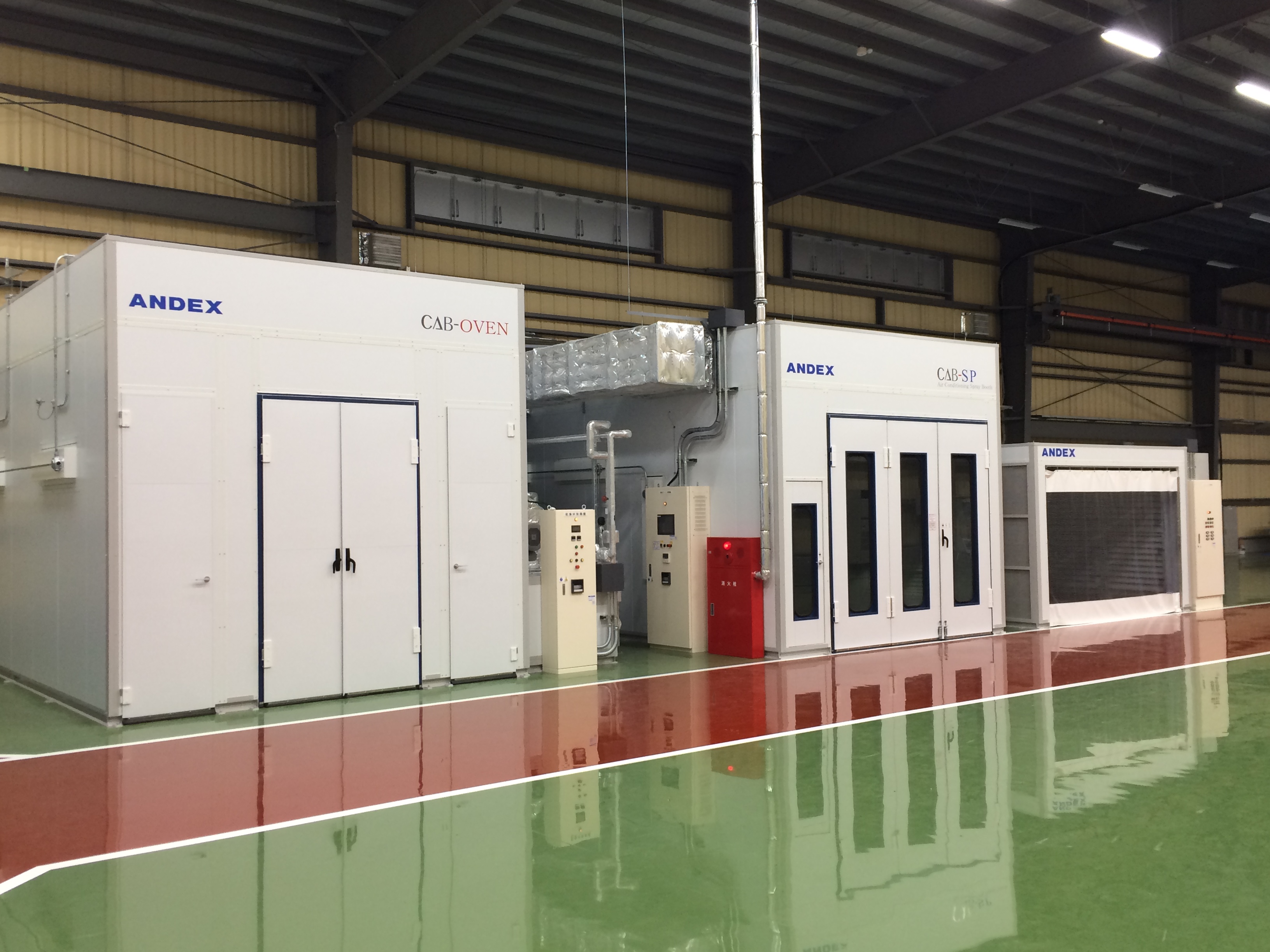

塗装ブース







○本工場   2.5m(幅)×5.0m(長)×2.9m(高)









○塩谷工場  4.0m(幅)×7.3m(長)×2.7m(高)







検査設備

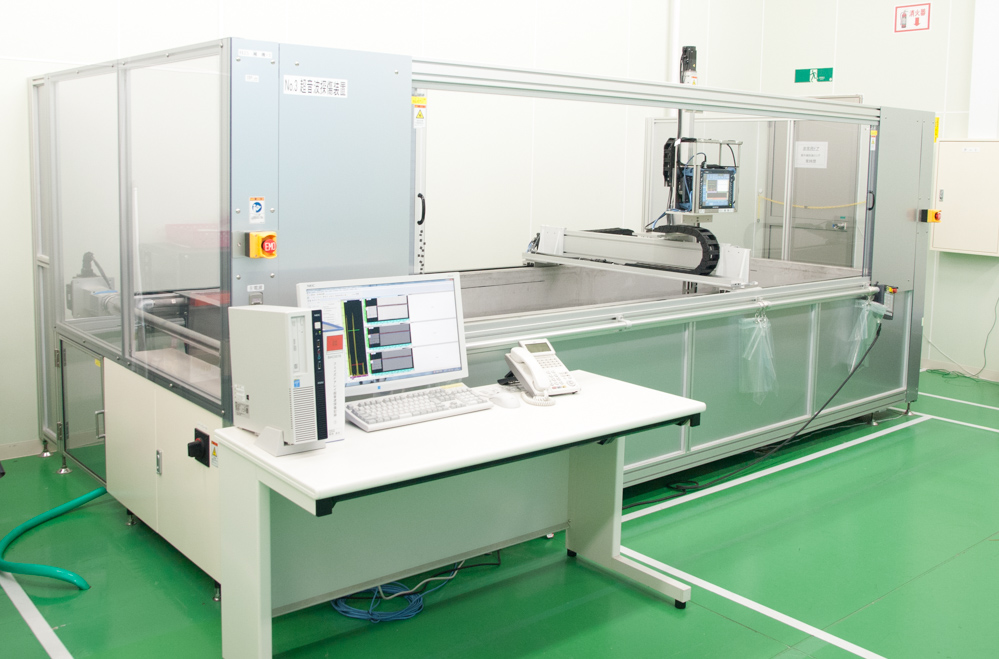

超音波探傷機















○本工場   探傷可能サイズ:1.6m(幅)×6.1m(長) 浸漬式・噴射式共用



       探傷可能サイズ:1.8m(幅)×6.8m(長) 噴射式

















○塩谷工場  探傷可能サイズ:1.0m(幅)×2.4m(長) 浸漬式

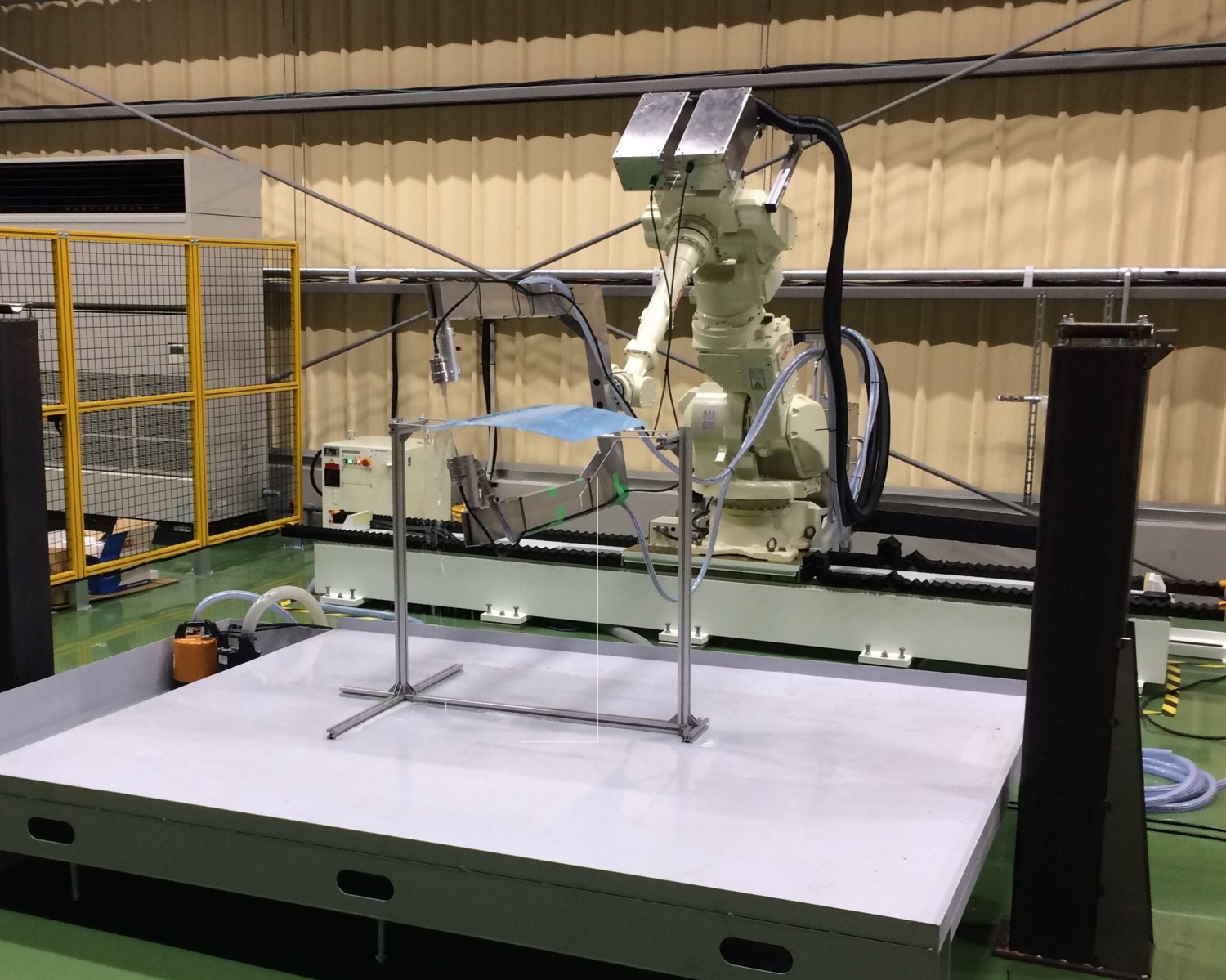

                          フェーズドアレイエコー式



       探傷可能サイズ:2.8m(幅)×2.0m(長) 噴射式

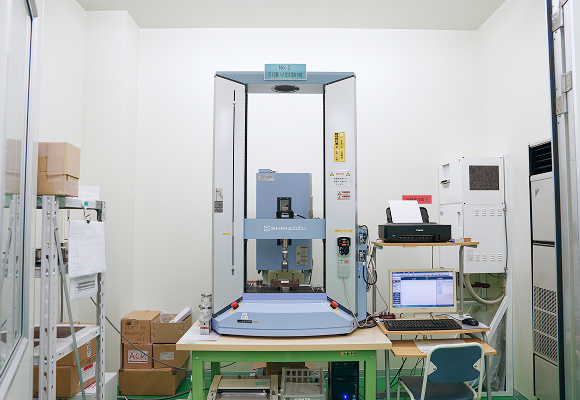

引張り試験機





○塩谷工場  引張荷重500㎏×1基

       引張荷重2,500㎏×1基

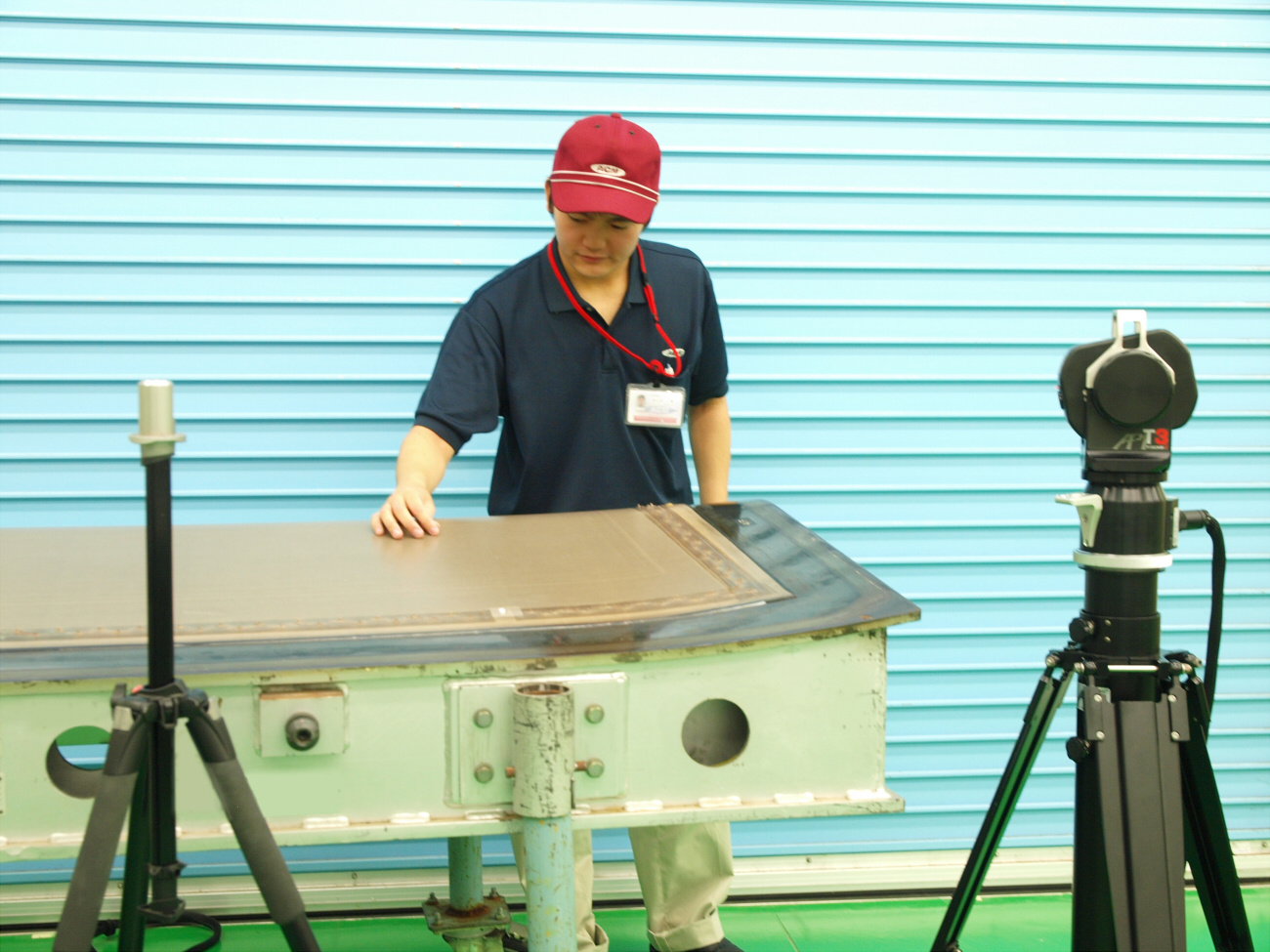

測定機













○塩谷工場  レーザートラッカー API MODEL LST-300
